Comentário da máscara de sombra do toldo

Segundo a indicação da máscara de sombra do toldo, obtida através do programa sol-ar. É demonstrado que há um bloqueio na radiação solar no período do solstício do verão, e nos equinócios de primavera e outono - de um pouco antes do meio-dia até antes das 16:00h. O que é bom para o ambiente onde há a proteção do toldo.
E, é demonstrado também que no inverno não há nenhum bloqueio para a entrada da radiação solar no local. O que auxilia manter a  temperatura no inverno mais agradável.

Máscara de sombra do toldo

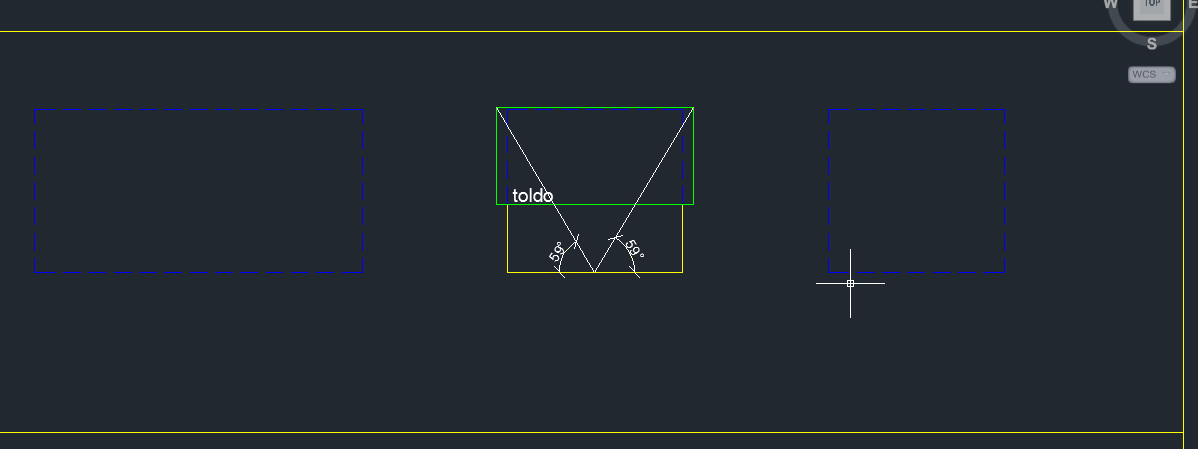

Projeção toldo em vista

projeção toldo em corte

Projeção toldo em planta baixa

Comentário sobre a máscara de sombra do entorno

A máscara de sombra do entorno obtida no programa sol-ar, mostra que as edificações do entorno não conseguem bloquear a entrada de sol no ambiente. Na realidade, ela atrapalha um pouco, pois, justamente no período em que deveria ter a incidência solar no ambiente - no inverno, é o período que há o bloqueio da entrada dos raios solares no ambiente. O período de bloqueio demostrado no programa aontece um pouco antes das 15:00 h até o restante da tarde.
E, quando seria imprescindível o bloqueio - no período do verão, a incidência é total. O que não ajuda na obtenção de um conforto térmico no ambiente.

Mácara de sombra do entorno

pb2

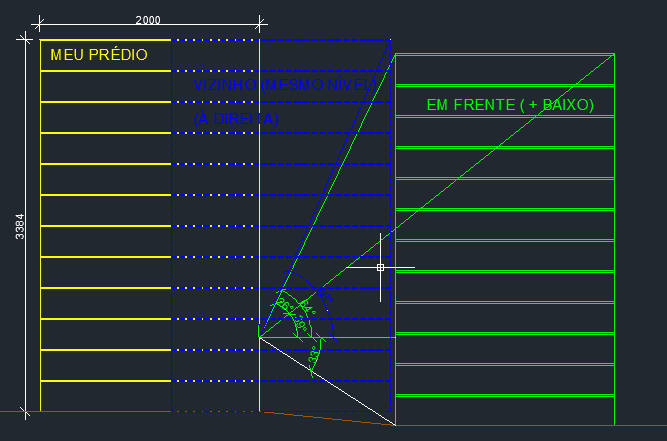

Corte 2

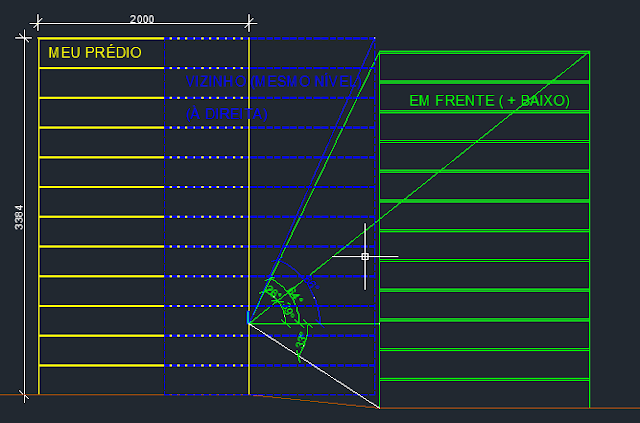

Corte - ângulos

Situação

Ângulos

Medidas do local

Dados para o Cálculo do ambiente

Dados:
U = 2,91
α = 0,3
I = 603
Rse = 0,04
Te – ti = 6
Vidro reflexivo = 0,37
Fs = 0,37
Área da janela = 1,3 x 1,2 = 1,56
Área da parede = 6,09

 Fechamento de parede

Q = q x A (parede – janela)               q = 38,52  / A = 4,53
Q = 174,50 W

Fechamento translúcido

Q = q x A (janela)                               q = 240,57 / A = 1,56
Q = 374,40 W

q = U ( α x I x Rse + te – ti)

q = 38,52

 q = U (te – ti) + Fs x I

 q = 240,57

 Qt = Q parede + Q janela

Qt = 174,50 + 374,40

Qt = 553,40 W

Conclusão

        Diante dos dados coletados com base na posição da fachada do ambiente que é Noroeste. Pode-se relatar que ha um aquecimento local desfavorável pela grande incidência solar no local. A entrada da ventilação é oriunda do home office e percorre a circulação (em frente da porta do quarto escolhido). Então, para que houvesse uma ventilação neste ambiente seria necessário fazer uma abertura na parede onde a porta está fixada e uma janela tipo veneziana no sentido vertical, com o intuito de deslocar o ar para que haja um melhor conforto térmico deste quarto mas, esta atitude afetaria a circulação da casa (a deixaria mais estreita quando a veneziana estivesse aberta) e, isto causaria um desconforto ao acessá-la.
       A proteção existente (toldo) reduz um pouco a incidência solar, porém, não a soluciona este problema como um todo. Para que este artefato fosse totalmente eficaz, o mesmo deveria ter um comprimento maior. O que esteticamente não agradável, já que também considero este tipo de intervenção (o uso de toldo) feia de qualquer jeito.
       Resido em um edifício, e uma das regras do local é: não permitir alterações na fachada. Com isto, não há possibilidades de aplicar outros tipos de vedação (veneziana, brises, etc).
       Portanto, infelizmente não há como aplicar outros métodos neste ambiente para que esse desconforto seja reduzido através de meios sustentáveis. Sendo assim inevitavelmente a opção de fazer uso de metódos alternativos.
